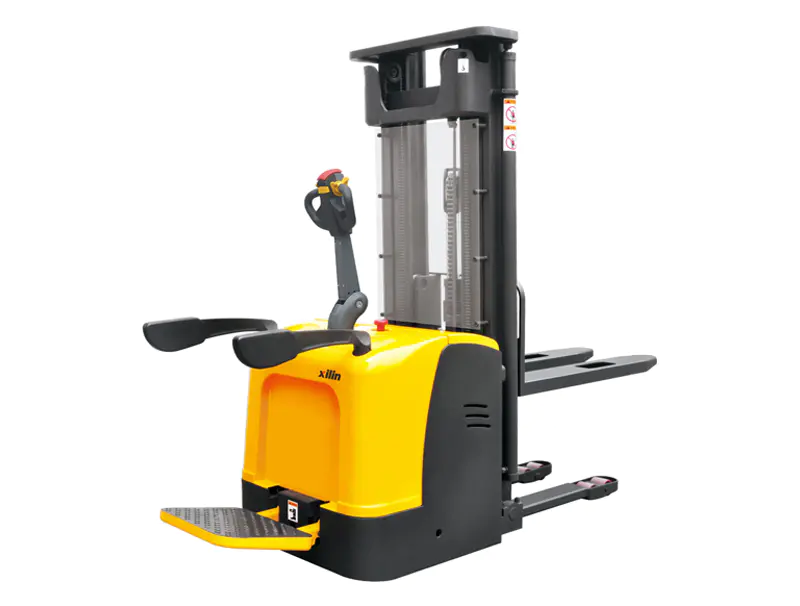

ELEKTRICKÝ VYSOKOZDVIŽNÝ VOZÍK
XILIN CDDK15
Zakládání i přejezdy se stojící obsluhou
Při častějších přejezdech po skladu oceníte plošinu pro obsluhu. Elektrický vysokozdvižný CDDK15 převáží a zakládá palety do 1 500 kg. Řada nabízí tři provedení s rozdílným výkonem a baterií, se zdvihem až 5 600 mm.
Nosnost1 500 kg
Zdvih až5 600 mm
Bateriový systém24 V
Rychlost pojezdu až7,1 km/h
Jmenovitá nosnost při těžišti 600 mm. Zdvih a rychlost podle provedení. Zbytková nosnost závisí na výšce zdvihu a poloze těžiště nákladu.
Poptat vozík Konzultace: +420 704 518 080VÝHODY
Praktická manipulace s paletami
Plošina pro obsluhu
Stojící obsluha využije plošinu při přejezdech mezi příjmem, regály a expedicí. Praktické řešení pro delší skladové trasy.
Tři úrovně provedení
Verze I, II a III se liší motory a bateriemi. Vybereme variantu podle intenzity používání a četnosti zdvihů.

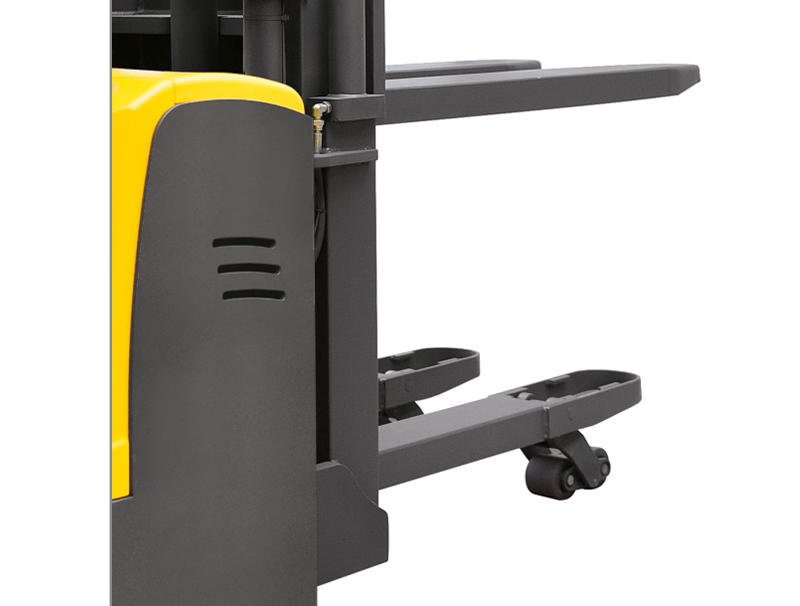

Zdvih až 5 600 mm
Stožár zvolíte podle regálů a průjezdů. U každé konfigurace posoudíme zbytkovou nosnost v horních polohách.
Baterie pro vaši směnu
Trakční baterii lze podle konfigurace doplnit volbou Li-ion 24 V / 230 Ah. Nabíjení sladíme s provozem skladu.
TECHNICKÉ ÚDAJE
Porovnání provedení
| Parametr | CDDK15-I | CDDK15-II | CDDK15-III |
|---|---|---|---|
| Nosnost při těžišti 600 mm | 1 500 kg | 1 500 kg | 1 500 kg |
| Obsluha | Stojící | Stojící | Stojící |
| Maximální zdvih | 5 600 mm | 5 600 mm | 5 600 mm |
| Trakční baterie | 24 V / 300 Ah | 24 V / 240–300 Ah | 24 V / 200 Ah (240 Ah volitelně) |
| Motor pojezdu AC | 1,5 kW | 1,5 kW | 1,2 kW |
| Motor zdvihu | 3,2 kW | 3 kW | 2,2 kW |
| Rychlost s nákladem / bez nákladu | 7 / 7,1 km/h | 7 / 7,1 km/h | 6,5 / 6,7 km/h |
| Celková šířka | 850 mm | 850 mm | 850 mm |
| Poloměr otáčení | 1 655 mm | 1 655 mm | 1 655 mm |
| Brzda | Elektromagnetická | Elektromagnetická | Elektromagnetická |
Kapacita baterie a výkon se liší podle provedení. U CDDK15-II závisí kapacita 240 / 300 Ah na konfiguraci stožáru. Níže uvedené výšky platí pro CDDK15-I a II; rozměry III jsou v typovém listu.
Výšky stožárů CDDK15-I / II
| Zdvih | Výška složeného stožáru | Výška vysunutého stožáru |
|---|---|---|
| 2 500 mm | 1 735 mm | 2 955 mm |
| 3 000 mm | 1 985 mm | 3 455 mm |
| 3 300 mm | 2 135 mm | 3 755 mm |
| 3 500 mm | 2 235 mm | 3 955 mm |
| 4 500 mm | 2 050 mm | 5 030 mm |
| 5 000 mm | 2 210 mm | 5 510 mm |
| 5 600 mm | 2 410 mm | 6 110 mm |
Při výběru porovnejte výšku složeného stožáru s nejnižším průjezdem a výšku vysunutého stožáru se světlou výškou haly. Požadovanou nosnost v cílové výšce ověříme podle zátěžového diagramu.
KONFIGURACE
Vozík přizpůsobený vašemu skladu
NABÍZENÉ PROVEDENÍ
Elektrický pojezd a zdvih
- Nosnost 1 500 kg při těžišti 600 mm
- Elektrický pojezd a zdvih, plošina pro obsluhu
- Střídavý AC motor pojezdu
- Provedení I, II nebo III podle požadavků
VOLBA PROVEDENÍ
Stožár, baterie a výbava
- Stožár a výška zdvihu až 5 600 mm
- Volitelná Li-ion baterie 24 V / 230 Ah
- Elektrický posilovač řízení EPS na poptávku
- Vidlice a nabíjení podle konfigurace
DOKUMENTY
Typový list ke stažení
NEZÁVAZNÁ POPTÁVKA
Vybereme správný zdvih a baterii
Napište požadovanou výšku zdvihu, hmotnost palet, šířku uliček a délku směny. Připravíme vhodné provedení pro váš provoz.
