Nosné vidlice patří mezi nejvíce namáhané části vysokozdvižného vozíku. Přesto se při výběru techniky často řeší především nosnost, výška zdvihu nebo typ pohonu a samotným vidlicím se věnuje méně pozornosti. Jejich délka, průřez, rozteč, způsob uchycení i technický stav však přímo ovlivňují bezpečnost a možnosti manipulace.
Nosné vidlice přenášejí celou hmotnost nákladu na nosnou desku a zdvihací zařízení vozíku. Nestačí proto pouze ověřit, zda se vejdou do otvorů palety. Musí být vhodné pro konkrétní vozík, požadovanou nosnost, těžiště nákladu a způsob každodenní manipulace.
Při výběru je potřeba posoudit zejména:
Vidlice pro běžnou europaletu proto nemusí být vhodné pro manipulaci s dlouhými materiály, stavebními deskami, atypickými kontejnery nebo rozměrnými výrobky.
Délka vidlic by měla odpovídat rozměru přepravovaného nákladu a umožnit jeho dostatečné podepření. Příliš krátké vidlice nemusí náklad podepřít po celé potřebné ploše. Břemeno se může naklánět, deformovat nebo z vidlic sklouznout.

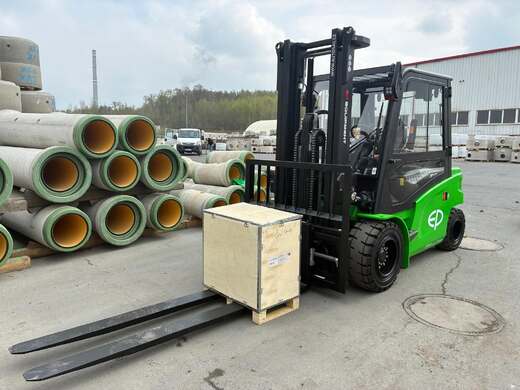

Ani příliš dlouhé vidlice však nejsou automaticky výhodou. Mohou přesahovat za paletu, zasáhnout vedlejší náklad nebo regál a zvětšit prostor potřebný pro manipulaci. Obsluha navíc jejich špičky nemusí z kabiny dobře vidět.
Vidlice je proto potřeba zasouvat pod náklad co nejhlouběji, ideálně tak, aby se náklad opíral o jejich svislou část nebo o ochrannou mříž. Před zvednutím musí být obě vidlice zatíženy rovnoměrně a náklad na nich musí ležet stabilně.
Samotná montáž delších vidlic nemusí automaticky snížit nosnost vozíku. Rozhodující je, kde se ve skutečnosti nachází těžiště zvedaného nákladu.
U rovnoměrně rozloženého břemene se těžiště nachází přibližně v polovině jeho délky. Čím je náklad delší a čím dále je jeho hmotnost umístěna od čela vidlic, tím větší silový moment působí na vozík. Skutečná nosnost proto může být výrazně nižší než údaj uvedený jako jmenovitá nosnost stroje.
Při manipulaci s dlouhým nákladem je nutné vycházet ze zátěžového diagramu konkrétního vozíku. Zohlednit je potřeba také výšku zdvihu, typ stožáru, přídavné zařízení a skutečnou polohu těžiště.
Nosnost vidlic není dána pouze jejich délkou. Důležitý je celý průřez, tedy kombinace šířky a tloušťky. Vidlice s větším průřezem mohou přenášet vyšší zatížení, současně se ale nemusí vejít do otvorů některých palet nebo pod nízké náklady.
U atypického zboží může být důležitý také tvar špičky. Zúžené nebo speciálně broušené vidlice usnadňují zajíždění do nízkých otvorů, pod plechy nebo pod náklady uložené těsně nad podlahou. Pro citlivé materiály lze použít vidlice s protiskluzovým nebo ochranným povrchem.
Každá vidlice by měla mít čitelné označení, podle kterého lze ověřit výrobce, nosnost a další technické údaje. Požadavky na výrobu, zkoušení a značení plných nosných vidlic upravuje norma ISO 2330.
Většina čelních vysokozdvižných vozíků používá zavěšené vidlice s horním a dolním hákem. Rozměry háků a nosné desky se rozdělují do jednotlivých tříd podle nosnosti a konstrukce vozíku.
Vidlice z jiného stroje proto nelze použít pouze proto, že mají vhodnou délku a průřez. Musí odpovídat také třídě nosné desky a správně na ní sedět. Norma ISO 2328 sjednocuje montážní rozměry závěsných vidlic a nosných desek, aby byla zajištěna jejich odpovídající zaměnitelnost.
Součástí každé vidlice je také polohovací západka. Ta musí po nastavení rozteče správně zapadnout do příslušné drážky a zabránit samovolnému posunu vidlice po nosné desce.
Vidlice by měly být nastaveny symetricky vůči středu vozíku a co nejdále od sebe v rámci rozměru manipulovaného nákladu. Širší rozteč zpravidla zlepšuje boční stabilitu břemene a snižuje jeho tendenci k převrácení.
Současně musí obě vidlice bezpečně zajet do otvorů palety a nést přibližně stejnou část zatížení. Zvedání nákladu pouze jednou vidlicí nebo jeho opření o samotnou špičku vidlice představuje nesprávné zatížení a může způsobit trvalou deformaci.
U provozů, kde se rozteč často mění, lze vozík vybavit hydraulickým pozicionérem vidlic. Obsluha potom nastavuje jejich polohu přímo z místa řidiče bez nutnosti ručního posouvání.
Nejvíce namáhaným místem bývá zakřivená část mezi vodorovným ramenem a svislou částí vidlice. Při jízdě nízko nad podlahou zde zároveň dochází k častému obrušování.
Vidlice se mohou na první pohled jevit jako nepoškozené, ale úbytek jejich tloušťky výrazně snižuje pevnost. Při snížení původní tloušťky o 10 % má být vidlice vyřazena z provozu. Takové opotřebení může znamenat přibližně 20% pokles její pevnosti.
Tloušťka se nemá posuzovat pouze pohledem. Při odborné kontrole se porovnává původní rozměr s nejvíce opotřebeným místem pomocí měřidla nebo speciálního kalibru.
Obsluha by měla při běžné kontrole věnovat pozornost zejména:
Pokud je vidlice prasklá, výrazně ohnutá, nadměrně opotřebená nebo nesprávně uchycená, vozík se nemá do odstranění závady používat. Norma ISO 5057:2022 stanovuje metody kontroly a oprav plných nosných vidlic používaných na vysokozdvižných vozících.
Poškozenou vidlici nelze běžně opravit nahřátím, narovnáním nebo přivařením materiálu. Tepelný zásah může změnit vlastnosti oceli a vytvořit místo, ve kterém později dojde k náhlému lomu.
O možnosti opravy smí rozhodnout výrobce vidlice nebo odborně způsobilá společnost. Stejně tak není vhodné do vidlic vrtat otvory, provádět výřezy nebo na ně bez schválení přivařovat další prvky.
Při nutnosti výměny je zpravidla vhodné posuzovat obě vidlice jako pár. Nová a dlouhodobě používaná vidlice mohou mít rozdílné vlastnosti, rozměry i míru průhybu.
Prodloužení vidlic představuje řešení pro příležitostnou manipulaci s delším nákladem. Nasazuje se na původní vidlice a musí být proti vysunutí správně zajištěno.
Prodloužení však nelze vybírat pouze podle požadované výsledné délky. Musí odpovídat průřezu původních vidlic, mít dostatečnou nosnost a být podepřeno v délce stanovené výrobcem. U konkrétních typů prodloužení může výrobce požadovat, aby původní vidlice podpírala nejméně 60 % celkové délky nástavce.
Prodloužení se nehodí pro bodové zatěžování pouze na špičkách ani pro práci, při které se dlouhé náklady přepravují nepřetržitě. Pro pravidelnou manipulaci mohou být vhodnější plnohodnotné delší vidlice nebo hydraulicky výsuvné teleskopické vidlice.
Nosné vidlice nejsou pouze jednoduchou součástí zavěšenou na přední straně vozíku. Jejich rozměry, nosnost, uchycení a technický stav rozhodují o tom, zda bude možné náklad zvedat bezpečně a bez zbytečného poškození zboží.
Při výběru je nutné posoudit nejen rozměr palety, ale také hmotnost a délku nákladu, polohu jeho těžiště, požadovanou výšku zdvihu a skutečné podmínky provozu. Stejně důležitá je pravidelná kontrola a včasné vyřazení poškozených nebo nadměrně opotřebených vidlic.
AKIR vám pomůže vybrat vhodné nosné vidlice, prodloužení nebo speciální řešení pro konkrétní typ manipulační techniky a provozu.
