ELEKTRICKÝ RETRAK

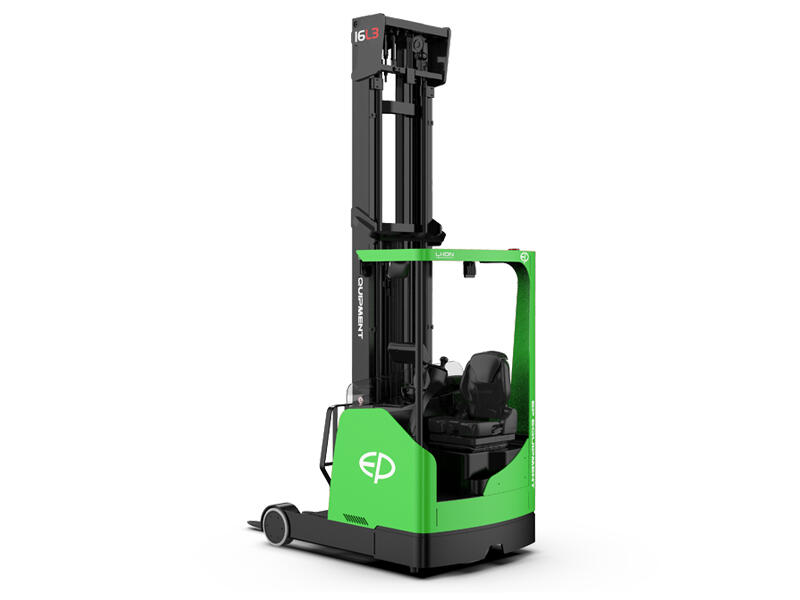

EP CQD16 PRO
Přesné zakládání palet do vysokých regálů
EP CQD16 PRO s nosností 1 600 kg je určen pro skladování palet a pravidelnou manipulaci mezi regály. Výsuvné zdvihací zařízení a elektrické řízení usnadňují manévrování, 80V Li-ion systém podporuje intenzivní provoz. Zdvih lze zvolit od 4 000 do 9 655 mm.
Nosnost1 600 kg
Zdvih až9 655 mm
Li-ion systém80 V
Pojezd až14 km/h
Jmenovitá nosnost platí při těžišti 600 mm. Zbytková nosnost ve výšce závisí na stožáru a nákladu; ověříme ji pro vaši konfiguraci.
Poptat vozík Konzultace: +420 704 518 080VÝHODY
Výbava pro každodenní zakládání
Práce mezi regály
Kompaktní podvozek a výsuvné zdvihací zařízení usnadňují zakládání palet do regálů.
Přesné ovládání
Proporcionální hydraulika pomáhá plynule dávkovat zdvih a spouštění nákladu.
Pohodlí obsluhy
Sedící obsluha má k dispozici elektrické řízení, barevný displej a prostor pro nohy.
Průběžné dobíjení
Li-ion baterie s vnějším nabíjecím konektorem umožňuje dobíjet během pracovních přestávek.
TECHNICKÉ ÚDAJE
Parametry EP CQD16 PRO
| Parametr | Hodnota |
|---|---|
| Jmenovitá nosnost | 1 600 kg |
| Vyložení těžiště | 600 mm |
| Pohon / obsluha | Elektrický / sedící obsluha |
| Baterie Li-ion | 80 V / 205 Ah |
| Rychlost pojezdu s nákladem / bez nákladu | 14 / 14 km/h |
| Výška zdvihu až | 9 655 mm |
| Rozměry vidlic | 40 × 100 × 1 150 mm |
| Celková délka | 2 465 mm |
| Délka k čelu vidlic | 1 265 mm |
| Celková šířka b1/b2 | 1 250 / 1 270 mm |
| Rozvor | 1 415 mm |
| Poloměr otáčení | 1 680 mm |
| Pracovní ulička – paleta 1 000 × 1 200 mm napříč | 2 715 mm |
| Dosah výsuvu | 600 mm |
| Výška ochranného rámu | 2 200 mm |
| Náklon vpřed / vzad | 2° / 4° |
| Motor pojezdu AC | 8 kW |
| Motor zdvihu | 22 kW |
| Rychlost zdvihu s nákladem / bez nákladu | 0,42 / 0,60 m/s |
| Brzda provozní / parkovací | Elektromagnetická |
| Řízení | Elektronické |
| Kola | Polyuretanová |
Rozměry závisí na zvoleném stožáru a výbavě. Maximální zdvih není údaj o nosnosti v této výšce.
KONFIGURACE
Provedení podle vašeho provozu
NABÍZENÉ PROVEDENÍ
Li-ion 80 V / 205 Ah
- Elektrické řízení a proporcionální hydraulika
- Barevný displej
- Externí nabíjení
NA POPTÁVKU
Výběr baterie a stožáru
Další kapacity baterie 150 nebo 280 Ah. Stožár zvolíme podle výšky regálů, průjezdů a požadované nosnosti.
Stožáry Triplex
| Zdvih h3 | Složený stožár h1 | Volný zdvih h2 s opěrnou mříží |
|---|---|---|
| 4 000 mm | 1 968 mm | 915 mm |
| 4 500 mm | 2 138 mm | 1 085 mm |
| 5 000 mm | 2 303 mm | 1 250 mm |
| 5 500 mm | 2 468 mm | 1 415 mm |
| 6 000 mm | 2 638 mm | 1 585 mm |
| 6 500 mm | 2 810 mm | 1 757 mm |
| 7 000 mm | 3 048 mm | 1 995 mm |
| 7 500 mm | 3 218 mm | 2 165 mm |
| 8 000 mm | 3 383 mm | 2 330 mm |
| 8 500 mm | 3 603 mm | 2 550 mm |
| 9 000 mm | 3 768 mm | 2 715 mm |
| 9 655 mm | 3 930 mm | 2 877 mm |
DOKUMENTY
Typový list ke stažení
NEZÁVAZNÁ POPTÁVKA
Vybereme retrak pro váš sklad
Napište hmotnost palet, výšku regálů, šířku uliček a výšku průjezdů. Ověříme vhodný stožár, zbytkovou nosnost a baterii.
